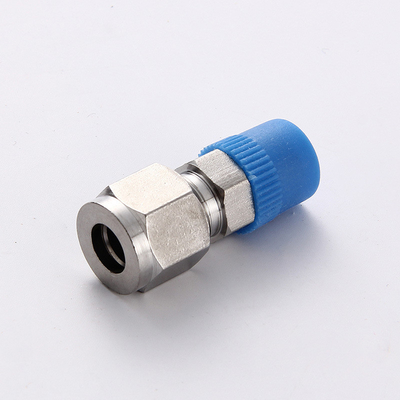

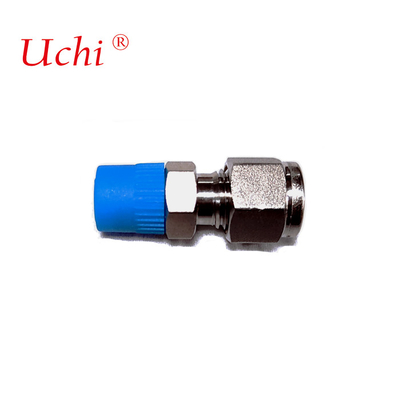

Su Soğutma Plakları Yüksek Voltajlı Bağlantı Işınlama Fittings

Su soğutma plakaları için kullanılan yüksek voltajlı konektör

Açıklama

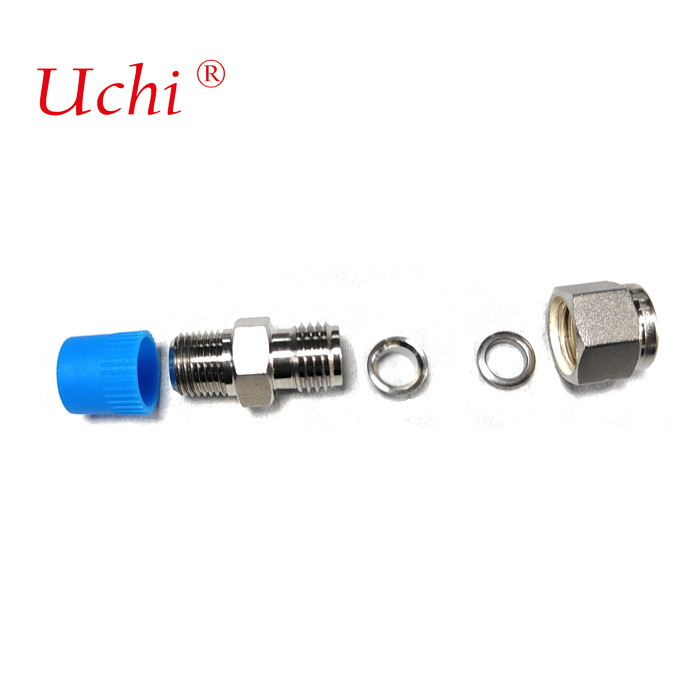

Koltuk tipi boru eklemi üç bölümden oluşur: eklem vücudu, koltuk ve fıstık.Kart kol ve fındık kol, çelik borunun birleşim bedenine yerleştirildiğinde ve fındık sıkıştırıldığında, kart kılıfının ön ucunun dış tarafı eklem vücudunun konik yüzeyi ile temas halinde ve iç bıçağı dikişsiz çelik boruya eşit bir şekilde ısırılır.Etkili bir mühür oluştururKurulumu kolay ve yüksek basınç direnciyle yaygın olarak kullanılmaktadır.

AAvantaj

Kart kılıfı konektörünün güvenilir bağlantı, yüksek basınç direnci, sıcaklık direnci, iyi mühürlenme ve tekrarlanabilirlik, kolay montaj ve bakım özellikleri vardır.ve güvenli ve güvenilir operasyon.

Çalışma prensibi

Kart koltuğu ekleminin çalışma prensibi, çelik boruyu kart koltuğuna sokmak, kart koltuğu fıstığıyla kilitlemek, kart koltuğuna direnmek ve kapatmak için boruya kesmektir.Çelik borular bağlandığında kaynak gerektirmez, yangın önleme, patlama önleme ve yüksek irtifa operasyonları için yararlıdır ve dikkatsiz kaynaktan kaynaklanan dezavantajları ortadan kaldırabilir.Rafinasyonda otomatik kontrol cihazlarının boru hattındaki nispeten gelişmiş bir bağlantı bileşenidir., kimyasal, petrol, doğal gaz, gıda, ilaç, enstrümantasyon ve diğer sistemler.

STandard

Üretim standartları: GB3733.1 3765-83

Adli basınç: 25MPa - 40MPa

Uygulanabilir sıcaklık: ≤ 450°C

Uygulanabilir ortamlar: yağ, su, gaz vb. gibi koroziv olmayan veya koroziv ortamlar

Üretim malzemesi: 304 316 20#

Borulama: 4 ila 42 çaplı sıradan kalite hassaslıklı dikişsiz çelik boru

Konik boru ipliği: ZG, G, NPT vb.
