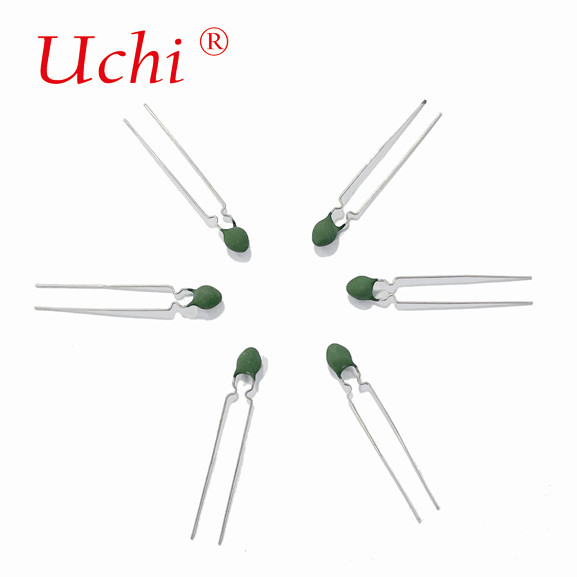

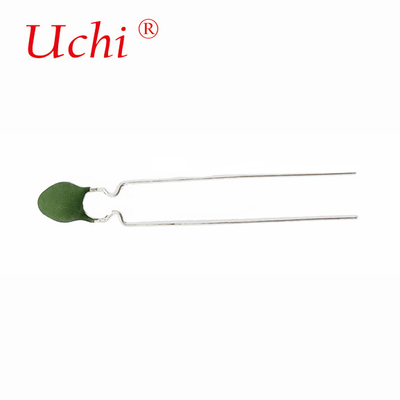

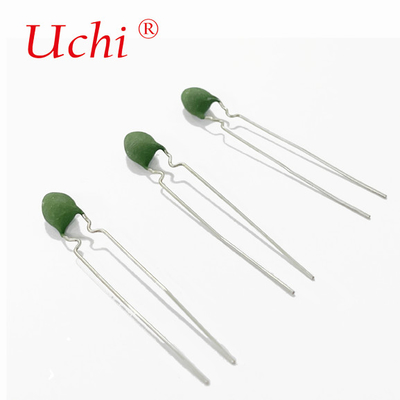

PTC MZ21-332 PTC Üst-Akım Sınırı için Termistör
Ürün ayrıntıları:
| Menşe yeri: | UL,SGS,ROHS |
| Marka adı: | UCHI |
| Sertifika: | UL,SGS,ROHS |
| Model numarası: | PTC MZ21-332 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5000 adet. |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Teslim süresi: | 7 iş günü |
| Ödeme koşulları: | T/T, Paypal, Western Union, Para gramı |
| Yetenek temini: | Ayda 600.000.000PCS |
|
Detay Bilgi |
|||
| Vurgulamak: | Aşırı akım limitörü için PTC termistor,aşırı akım limitörü PTC termistor |
||
|---|---|---|---|
Ürün Açıklaması
PTC MZ21-332 PTC Üst-Akım Sınırı için Termistör
Açıklama
Bu Posi-R kağıdı, klimalarda motor çalıştırmak için idealdir.
Doğrusal PTC Termistoru (LPTC) direnci, sıcaklık artışlarıyla doğrusallıkta arttıkça, tüm sıcaklık aralığında neredeyse doğrusal pozitif bir sıcaklık katsayısı gösterir.ölçüm ve kontrol sistemine uygunYapım malzemesi çoğunlukla yarı iletken monokristalin silikon olduğundan, ayrıca silikon sıcaklık sensörü, silikon termistor olarak da adlandırılır.Bazen silistör olarak da adlandırılır.Sıcaklık katsayısı pozitif olduğundan, silikon sıcaklık sensörleri bir sistemin aşırı ısınması durumunda arıza güvenliği gösterir.Bu yüzden silikon sıcaklık sensörleri son derece güvenilir ve çok uzun çalışma ömrüne sahiptirHermetik olarak mühürlenmiş cam paket, eksenel kurşun, 2 iletki, yüksek sıcaklık ve nem ortamında çalışabilir.Otomatik kurulum için uygun.
Uygulama
· Endüstriyel oto-otomasyon kontrol ekipmanları.
Ev aletlerinin sıcaklık tespiti ve telafi edilmesi.
• Hassas devre ve kristal osilatör sıcaklık telafi.
· Silikon yarı iletken cihazlarının sıcaklık telafi.
· Enstrümanlandırma amplifikatörünün sıcaklık tazminatı.
A/D dönüştürücü sıcaklık telafi. Mikro motor zamanlama kontrolü.
· Otomobil sıcaklığı algılama ve kontrolü.
· Tıbbi ekipmanların sıcaklığını tespit etmek ve kontrol etmek.
· Doğrusal PTC termistoru uygulamaları arasında da iletim, motor yağı ve soğutma suyu, ısıtma sistemi, aşırı ısınma koruması, amplifikatörler, güç kaynakları, dönüştürücüler, telemetri, bilgisayarlar,manyetik güçlendirici, termometri, meteoroloji, sıcaklık düzenlemesi ve aşırı sıcaklık koruması.
Spesifikasyon
1Adı:PTC MZ21-332
2Dış görünüm özellikleri
2-1, Boyutlar (mm)
| Dmax | 4.0 |
| Tmax | 4.5 |
| d | 0.5±0.05 |
| F | 5.0±0.5 |
| L1max | 6.0 |
| L2 dakikası | 25 |
2-2, Malzeme ve İşaretleme:
1. Paket tipi: Kapsülasyon tipi
2Kapsülasyon malzemesi: silikon reçine
3Kapsülasyon rengi: Yeşil
4. Kurşun malzemesi: konserve bakır tel
5. Kurşun şekli: İç eğri ayak tipi
6. Kurşunsuz (RoHS uyumlu)
3Elektriksel özellikler.
| Hayır | Ürün | Özellikleri | Test koşulları ve yöntemleri |
|
2.1 |
Sıfır Güç Direnç ve izin verilen sapma
|
3.3KOh ±% 30 |
2 saat boyunca 25 °C ± 2 °C'de havada bırakıldıktan sonra, 1,5vdc'yi geçmeyen bir voltajla ölçün. Şekil 2 |
|
2.2 |
Değiştirme sıcaklığı (Curie sıcaklığı) |
T25=75±7°C |
R25 direnci değerinin 2 katı direnç sıcaklık özelliğine (eğeri) karşılık gelen sıcaklık, anahtar sıcaklığı olarak belirtilir. |
|
2.3 |
Adlık çalışma voltajı |
220VAC |
Uzun süreli normal çalışmayı sağlayan elemanın dayanıklılık voltajı. |
| 2.4 | maksimum çalışma akımı (Imax) | 60mA | PTC üzerinde aktığı maksimum başlangıç akımı maksimum akım olarak belirtilir. |
|
2.5 |
Voltaya dayanabilir
|
600VAC/60S ΔR/Rn≤ ±20% |
Başlangıç akımı: 0.06a, başlangıç voltajı 220VAC, 10s sürer; Daha sonra 60s için yüksek voltaj (600vac) 'a dönüştürülür.İsimlendirilmiş sıfır güç direnci değeri tekrar test edilir.. |
|
2.6 |
Hareket süresiI=60mA |
0.4-2S |
|
|
2.7 |
Çalışma sıcaklığı Aralık |
-40°C~+125°C | |
