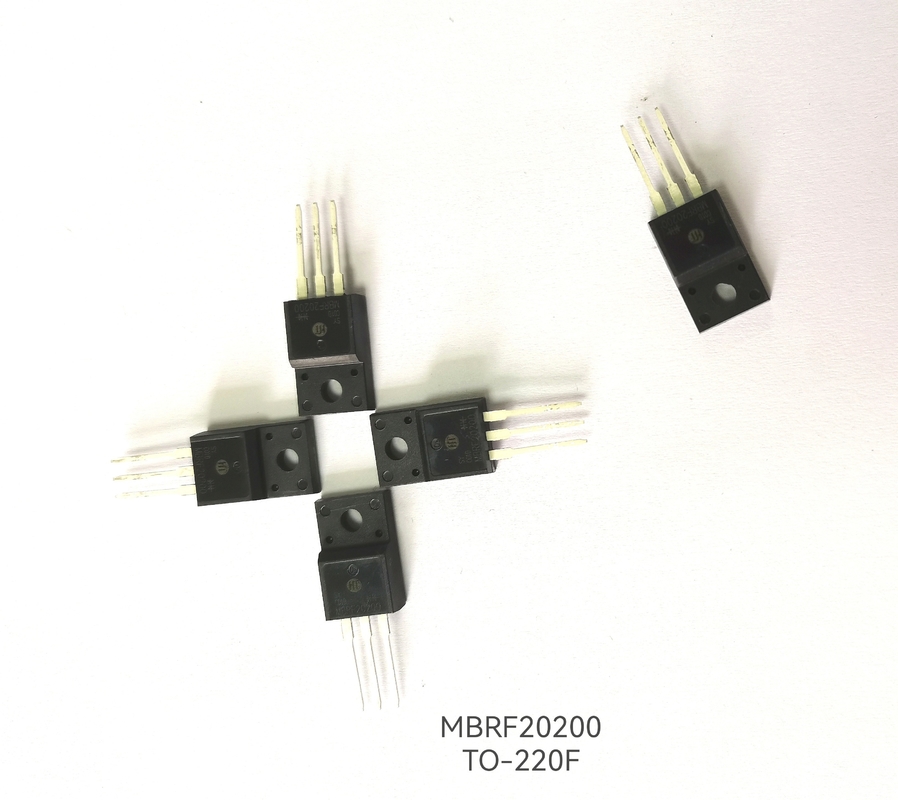

Dalgalanma Akımına Dayanacak Güçlü Yetenek Schottky Diyotlar Yüksek Anahtarlama Frekansı
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | Uchi |
| Sertifika: | CE / RoHS / ISO9001 / UL |
| Model numarası: | MBR20200 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | Müzakere |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | İhracat paketi / Pazarlık |
| Teslim süresi: | Müzakere |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 2000000 |
|
Detay Bilgi |
|||
| Tip: | Schottky diyot | Özellikler: | Düşük güç kaybı, yüksek verimlilik |
|---|---|---|---|
| Paket Tipi: | Delikten | Max. Maks. Forward Current İleri akım: | 30A, 30A |
| Maks. İleri Gerilim: | 0,9V, 0,9V | Uygulamalar: | Yüksek frekans anahtarı Güç kaynağı |
| Vurgulamak: | RoHS Schottky Diyotlar,0.9V Schottky Diyotlar,Schottky Boydan boya Diyotlar |
||
Ürün Açıklaması
Dalgalanma Akımına Güçlü Dayanma Yeteneği Schottky Diyotlar Yüksek Anahtarlama Frekansı
MBR20200.pdf
Schottky diyot özellikleri
1. Yüksek akım direnci: yüksek dalgalanma akımına dayanabilir.
2. Düşük ters dayanım voltajı: Genel Schottky tüpü ters dayanım voltajı genellikle 200V'un altındadır, genellikle 100V civarındadır ve bu da kullanımını sınırlar.
3. Yüksek sıcaklık direnci: Piyasadaki yaygın Schottky tüplerinin en yüksek bağlantı sıcaklığı 100°C, 125°C, %150 ve 175°C'dir (bağlantı sıcaklığı ne kadar yüksekse, ürünün yüksek sıcaklık direnci o kadar iyidir. Yani ürünün çalıştığı sıcaklık Aşağıdakiler arızaya neden olmaz).
4. İleri voltaj düşüşü: Schottky diyodunun ileri voltaj düşüşü, hızlı kurtarma diyodununkinden çok daha düşüktür, bu nedenle kendi güç tüketimi küçüktür ve verimliliği yüksektir.
5. Yüksek sıcaklık direnci: Piyasadaki yaygın Schottky tüplerinin en yüksek bağlantı sıcaklığı 100°C, 125°C, %150 ve 175°C'dir (bağlantı sıcaklığı ne kadar yüksekse, ürünün yüksek sıcaklık direnci o kadar iyidir. Yani ürünün çalıştığı sıcaklık Aşağıdakiler arızaya neden olmaz).
Özellikler
1. Ortak katot yapısı
2. Düşük güç kaybı, yüksek verimlilik
3. Yüksek Çalışma Bağlantı Sıcaklığı
4. Aşırı gerilim koruması için koruma halkası, Yüksek güvenilirlik
5. RoHS ürünü
Uygulamalar
1. Yüksek frekans anahtarı Güç kaynağı
2. Serbest dönen diyotlar, Polarite koruma uygulamaları
TEMEL ÖZELLİKLERİ
|
EĞER(AV) |
10(2×5)A |
|
VF(maks) |
0.7V (@Tj=125°C) |
|
tj |
175 °C |
|
VRRM |
100V |
ÜRÜN MESAJI
|
modeli |
İşaretleme |
paket |
|
MBR10100 |
MBR10100 |
TO-220C |
|
MBRF10100 |
MBRF10100 |
TO-220F |
|
MBR10100S |
MBR10100S |
TO-263 |
|
MBR10100R |
MBR10100R |
TO-252 |
|
MBR10100V |
MBR10100V |
TO-251 |
|
MBR10100C |
MBR10100C |
TO-220 |
MUTLAK DEĞERLER (Tc=25°C)
|
Parametre |
Sembol |
Değer |
Birim |
||
|
Tekrarlayan tepe gerilimi |
VRRM |
100 |
V |
||
|
Maksimum DC engelleme gerilimi |
VDC |
100 |
V |
||
|
Ortalama ileri akım |
TC=150°C (TO-220/263/252 )TC=125°C(TO-220F) |
cihaz başına
diyot başına |
EĞER(AV) |
10 5 |
A |
|
Dalgalanma tekrarlanmayan ileri akım 8,3 ms tek yarım sinüs dalgası (JEDECMethod) |
IFSM |
120 |
A |
||
|
Maksimum bağlantı sıcaklığı |
tj |
175 |
°C |
||
|
Depolama sıcaklığı aralığı |
TSTG |
-40~+150 |
°C |
||
