Yüksek Frekans Anahtarı Güç Kaynağı İçin Yüksek Akım Direnci Schottky Diyot
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | Uchi |
| Sertifika: | CE / RoHS / ISO9001 / UL |

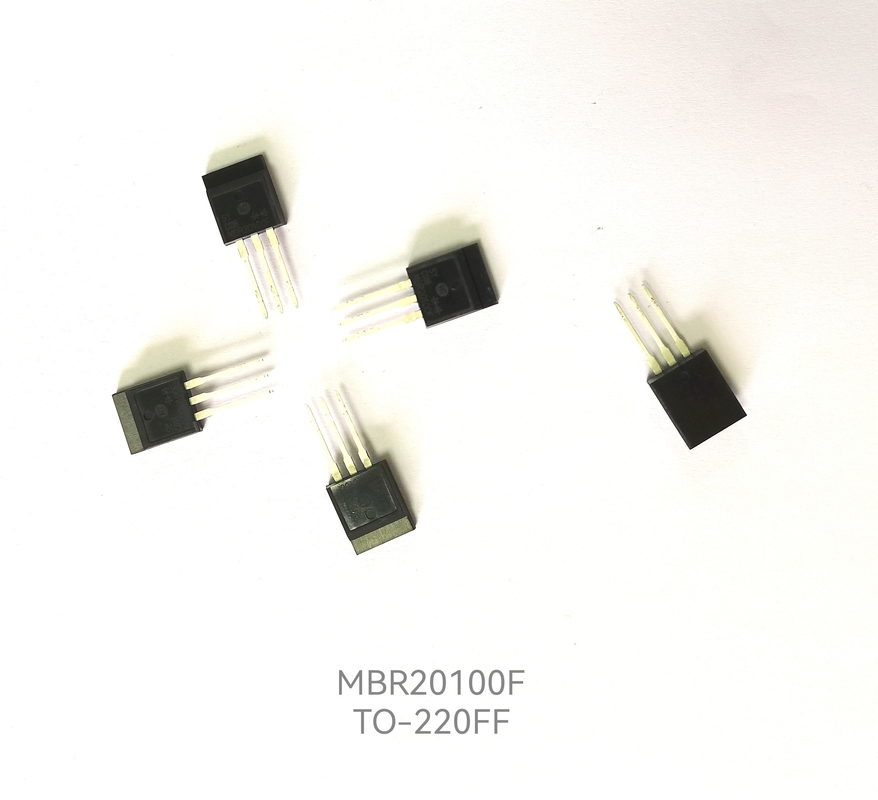

| Model numarası: | MBR20100 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | Müzakere |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | İhracat paketi / Pazarlık |
| Teslim süresi: | Müzakere |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 2000000 |
|
Detay Bilgi |
|||
| Tip: | Schottky diyot | Özellikler: | RoHS ürünü |
|---|---|---|---|
| Paket Tipi: | Delikten | Max. Maks. Forward Current İleri akım: | 30A, 30A |
| Maks. İleri Gerilim: | 0,9V, 0,9V | Max. Maks. Reverse Voltage ters akım: | 200V |
| Vurgulamak: | Yüksek Akım Direnci Schottky Diyot,ISO9001 Sertifikalı Schottky Diyot,200V Delik Diyot |
||
Ürün Açıklaması
Yüksek Frekans Anahtarlı Güç Kaynağı İçin Yüksek Akım Direnci Schottky Diyot
MBR20100.pdf
Tipik bir Schottky doğrultucunun iç devre yapısı, üzerinde katkı maddesi olarak arsenik bulunan bir N-epitaksiyal katmanın oluşturulduğu N tipi bir yarı iletken alt tabakaya dayanır.Anot, bariyer tabakasını yapmak için molibden veya alüminyum gibi malzemeler kullanır.Silikon dioksit (SiO2), kenar bölgesindeki elektrik alanını ortadan kaldırmak ve tüpün dayanma gerilimi değerini iyileştirmek için kullanılır.N-tipi alt-tabaka, çok küçük bir durum direncine sahiptir ve doping konsantrasyonu, H-tabakasınınkinden %100 daha yüksektir.Katodun temas direncini azaltmak için substratın altında bir N+ katot tabakası oluşturulur.Yapısal parametreleri ayarlayarak, şekilde gösterildiği gibi N-tipi substrat ile anot metali arasında bir Schottky bariyeri oluşturulur.Schottky bariyerinin her iki ucuna da bir öngerilim uygulandığında (anot metali güç kaynağının pozitif kutbuna ve N-tipi substrat güç kaynağının negatif kutbuna bağlanır), Schottky bariyer tabakası daralır ve iç direnci küçülür;aksi takdirde Schottky bariyerinin her iki ucuna ters polarlama uygulandığında, Schottky bariyer tabakası genişler ve iç direnci artar.
Özellikler
1. Ortak katot yapısı
2. Düşük güç kaybı, yüksek verimlilik
3. Yüksek Çalışma Bağlantı Sıcaklığı
4. Aşırı gerilim koruması için koruma halkası, Yüksek güvenilirlik
5. RoHS ürünü
Uygulamalar
1. Yüksek frekans anahtarı Güç kaynağı
2. Serbest dönen diyotlar, Polarite koruma uygulamaları
TEMEL ÖZELLİKLERİ
|
EĞER(AV) |
10(2×5)A |
|
VF(maks) |
0.7V (@Tj=125°C) |
|
tj |
175 °C |
|
VRRM |
100V |
ÜRÜN MESAJI
|
modeli |
İşaretleme |
paket |
|
MBR10100 |
MBR10100 |
TO-220C |
|
MBRF10100 |
MBRF10100 |
TO-220F |
|
MBR10100S |
MBR10100S |
TO-263 |
|
MBR10100R |
MBR10100R |
TO-252 |
|
MBR10100V |
MBR10100V |
TO-251 |
|
MBR10100C |
MBR10100C |
TO-220 |
MUTLAK DEĞERLER (Tc=25°C)
|
Parametre |
Sembol |
Değer |
Birim |
||
|
Tekrarlayan tepe gerilimi |
VRRM |
100 |
V |
||
|
Maksimum DC engelleme gerilimi |
VDC |
100 |
V |
||
|
Ortalama ileri akım |
TC=150°C (TO-220/263/252 )TC=125°C(TO-220F) |
cihaz başına
diyot başına |
EĞER(AV) |
10 5 |
A |
|
Dalgalanma tekrarlanmayan ileri akım 8,3 ms tek yarım sinüs dalgası (JEDECMethod) |
IFSM |
120 |
A |
||
|
Maksimum bağlantı sıcaklığı |
tj |
175 |
°C |
||
|
Depolama sıcaklığı aralığı |
TSTG |
-40~+150 |
°C |
||
