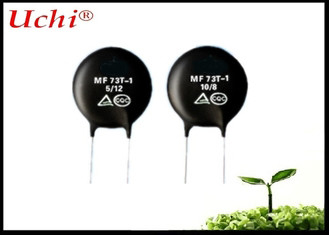

Güç Dönüşümü 20mm için Küçük Boy MF73T NTC Termistör 120A
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | SHIHENG |
| Sertifika: | UL CQC TUV |
| Model numarası: | MF73T |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 adet |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | toplu |
| Teslim süresi: | 7-10 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 10000000 adet |
|
Detay Bilgi |
|||
| İsim: | NTC Termistörü | Seri: | MF73T |
|---|---|---|---|
| Çap: | 3mm/5mm/8mm/10mm/13mm/15mm/20mm/25mm/30mm/35mm/40mm | Maks. Akım: | 120A |
| Başvuru: | Güç dönüşümü | Özellik: | Küçük boy |
| Vurgulamak: | 20mm NTC Termistör,120A NTC Termistör,Güç Dönüşümü NTC Termistör |
||
Ürün Açıklaması
Yüksek Güç Anahtarı Gücünün Kalkış Akımını Sınırlamak İçin MF73T NTC Termistörü
MF73T NTC TERMİSTÖR uygulama avantajı
Kalkış akımını sınırlamak için en iyi seçim
Lider Teknoloji Mükemmel İşlev Yurtiçi menşeili
Maksimum sabit durum akımı: 120A
Kalkış akımı, motorlara, transformatörlere, güç tedarikçilerine ve ısıtma elemanlarına güç verildiğinde oluşan anlık akım dalgalanmasıdır.Endüstriyel ekipmanın gerektirdiği daha fazla güç, ani akım o kadar büyük olur.Güç ile seri olarak ani akımı etkili bir şekilde söndürebilirNTC termistörügüç kaynağının dönüş devresinde.Termistörün direnci kalkışın ardından önemli ölçüde azalır ve sabit durum akımının çok az dirençle akmasına izin verir. Bu etki ani akım koruması sağlar, ancak normal çalışma sırasında verimlilik sağlar. Guangdong Uchi Technology Co.,Ltd tarafından üretilen güç NTC Termistörü.endüstriyel robotlar ve otomasyon gibi endüstriyel seviyedeki ani akım korumasında uygulanabilen büyük ölçekli, özellikle büyük boyutlu MF73T,MF73,MF74,MF75 seri ürünleri ile.
Özellikler
Küçük boyut, güçlü güç ve aşırı akım korumasının güçlü yeteneği
Büyük malzeme sabiti (B değeri), küçük kalan direnç, düşük güç tüketimi.
Büyük kararlı durum akımı, uzun ömür, yüksek güvenilirlik
Kolay PCB kurulumu, tamamlanmış seriler, geniş uygulama aralığı.
Önerilen Uygulama
Yüksek güç anahtarı gücü, Güç dönüştürme, UPS gücü
Yüksek güçlü pil şarj cihazı, elektrikli araç pil şarj cihazı
Yüksek güçlü LED ışık, yüksek güçlü elektronik enerji tasarruflu lambalar ve diğer aydınlatma lambaları
Anahat Boyutu
| Vücut ölçüsü | Φ3 | Φ5 | Φ8 | Φ10 | Φ13 | Φ15 | Φ20 | Φ25 | Φ30 | Φ35 | Φ40 |
| Dmaks)/Çap | 4.5 | 7 | 11 | 13 | 15.5 | 17.5 | 22.5 | 29 | 35 | 40 | 45 |
| Tmaks)/Kalınlık | 4.5 | 5 | 5.5 | 6 | 6 | 6 | 7 | 8 | 10 | 12 | 12 |
| F)/Eğim | 2,5±1 | 2,5±1 | 7,5±1 | 7,5±1 | 7,5±1 | 7,5±1 | 10.0±1 | 10.0±1 | 18±1,5 | 18±1,5 | 18±1,5 |
| d±0,05)/Kurşun çapı | 0.45 | 0.45 | 0.8 | 0.8 | 0.8 | 0.8 | 1.0 | 1.0 | 1.6 | 2.0 | 2,0/2,6 |
| L)/Kurşun uzunluğu | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| L1)/Kurşun uzunluğu | / | / | 17 | 17 | 17 | 17 | 17 | 17 | / | / | / |
| Normal kurşun yapısı |
Dümdüz (Ⅱ) |
Dümdüz (Ⅱ) |
iç bükülme (Ⅰ) |
iç bükülme (Ⅰ) |
İç bükülme (Ⅰ) |
iç bükülme (Ⅰ) |
Dümdüz (Ⅱ) |
Dümdüz (Ⅱ) |
Dümdüz (Ⅱ) |
Dümdüz (Ⅱ) |
Dümdüz (Ⅱ) |
| Anormal kurşun yapısı | / | / |
Dümdüz (Ⅱ) |
Dümdüz (Ⅱ) |
Düz(Ⅱ) |
Dümdüz (Ⅱ) |
Dış bükülme (Ⅲ) |
Dış bükülme(Ⅲ) |
| Vücut ölçüsü | Φ20 | Φ25 | Φ30 | Φ35 | Φ40 |
| Dmax Çapı | 22.5 | 29 | 35 | 40 | 45 |
| Tmax Kalınlığı | 10 | 12 | 15 | 18 | 18 |
| F / Aralık | 10.0 | 10.0 | 18 | 18 | 18 |
| d±0,05 Kurşun çapı | 1.2 | 1.2 | 1.6 | 2 | 2,0/2,6 |
| L/Kurşun uzunluğu min | 17 | 17 | 17 | 17 | 17 |
| Yükseklik (A) maks. | 38 | 40 | 55 | 58 | 60 |
| Normal kurşun yapısı | Y Kink | ||||
Not: D40 için Imax 32A'nın üzerinde olduğunda 2,6 mm kurşun uygulanacaktır.
Spesifik Parametre
Gövde çapı Φ3mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73T-1 5/2 | 5 | 2500 | 2 | 0,493 | 1.5 | ≥8 | ≤15 | 100 |
| MF73T-1 10/1 | 10 | 2600 | 1 | 1.223 | 100 | |||
| MF73T-1 20/0,7 | 20 | 2600 | 0.7 | 3.011 | 100 |
Gövde çapı Φ5mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73T-1 1/3,5 | 1 | 2500 | 3.5 | 0.92 | 1.8 | ≥9 | ≤25 | 110 |
| MF73T-1 10/2 | 10 | 2600 | 2 | 0,542 | 110 | |||
| MF73T-1 20/1 | 20 | 2600 | 1 | 1.544 | 110 | |||
| MF73T-1 30/1 | 30 | 2600 | 1 | 1.715 | 68 |
Gövde çapı Φ8mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73T-1 0,7/7 | 0.7 | 2500 | 7 | 0,032 | 2.3 | ≥10 | ≤42 | 220 |
| MF73T-1 10/2 | 1 | 2600 | 6 | 0.04 | 220 | |||
| MF73T-1 20/1 | 8 | 2600 | 3 | 0,278 | 220 | |||
| MF73T-1 30/1 | 10 | 2600 | 3 | 0,297 | 220 |
Gövde çapı Φ10mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73T-1 0,7/8 | 0.7 | 2600 | 8 | 0,041 | 2.5 | ≥12 | ≤50 | 470 |
| MF73T-1 5/5 | 5 | 2800 | 5 | 0.1 | 470 | |||
| MF73T-1 10/4 | 10 | 2800 | 4 | 0,175 | 470 | |||
| MF73T-1 30/1 | 20 | 3000 | 3 | 0,27 | 330 |
Gövde çapı Φ13mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73T-1 1/9 | 1 | 2600 | 9 | 0,032 | 3.2 | ≥13 | ≤65 | 680 |
| MF73T-1 3/8 | 3 | 2600 | 8 | 0,052 | 680 | |||
| MF73T-1 10/6 | 10 | 3000 | 6 | 0,126 | 560 | |||
| MF73T-1 20/4 | 20 | 3200 | 4 | 0,192 | 560 |
Gövde çapı Φ15mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73T-1 0,7/11 | 0.7 | 2600 | 11 | 0,024 | 3.6 | ≥22 | ≤75 | 1000 |
| MF73T-1 1.5/10 | 1.5 | 2600 | 10 | 0,036 | 820 | |||
| MF73T-1 3/9 | 3 | 2800 | 9 | 0,046 | 820 | |||
| MF73T-1 10/7 | 10 | 3200 | 7 | 0,098 | 680 |
Gövde çapı Φ20mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73T-1 0,7/16 | 0.7 | 2600 | 16 | 0,026 | 5 | ≥28 | ≤110 | 1500 |
| MF73T-2 0,7/16 | 0.7 | 2600 | 16 | 0,026 | 3000 | |||
| MF73T-1 2/14 | 2 | 2600 | 14 | 0,035 | 1500 | |||
| MF73T-2 2/14 | 2 | 2600 | 14 | 0,035 | 3000 | |||
| MF73T-1 10/8 | 10 | 3000 | 8 | 0,085 | 1000 | |||
| MF73T-2 10/8 | 10 | 3000 | 8 | 0,085 | 1500 |
Gövde çapı Φ25mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73T-1 0,5/22 | 0,5 | 2600 | 22 | 0,017 | 7 | ≥30 | ≤130 | 2200 |
| MF73T-2 0,5/22 | 0,5 | 2600 | 22 | 0,017 | 3500 | |||
| MF73T-1 2/18 | 2 | 2600 | 18 | 0,026 | 2200 | |||
| MF73T-2 2/18 | 2 | 2600 | 18 | 0,026 | 3500 | |||
| MF73T-1 10/10 | 10 | 3200 | 10 | 0,084 | 1200 |
Gövde çapı Φ30mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73T-1 0,5/30 | 0,5 | 2600 | 30 | 0,013 | 8 | ≥40 | ≤190 | 3000 |
| MF73T-2 0,5/30 | 0,5 | 2600 | 30 | 0,013 | 4700 | |||
| MF73T-1 4/19 | 4 | 2800 | 19 | 0,031 | 2200 | |||
| MF73T-2 4/19 | 4 | 2800 | 19 | 0,031 | 4700 | |||
| MF73T-1 10/13 | 10 | 3200 | 13 | 0,056 | 1500 | |||
| MF73T-2 10/13 | 10 | 3200 | 13 | 0,056 | 3300 | |||
| MF73T-1 20/9 | 20 | 3200 | 9 | 0,113 | 1500 |
Gövde çapı Φ35mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73T-1 1/32 | 1 | 2600 | 32 | 0,013 | 9 | ≥45 | ≤280 | 3300 |
| MF73T-2 1/32 | 1 | 2600 | 32 | 0,013 | 4700 | |||
| MF73T-1 4/21 | 4 | 2800 | 21 | 0,031 | 3000 | |||
| MF73T-2 4/21 | 4 | 2800 | 21 | 0,031 | 4700 | |||
| MF73T-1 5/19 | 5 | 3000 | 19 | 0,056 | 3000 | |||
| MF73T-1 10/15 | 10 | 3200 | 15 | 0,056 | 2200 | |||
| MF73T-2 10/15 | 10 | 3200 | 15 | 0,113 | 3300 |
Gövde çapı Φ40mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73T-1 0,2/40 | 0.2 | 2600 | 40 | 0,005 | 12 | ≥55 | ≤450 | 4700 |
| MF73T-2 0,2/40 | 0.2 | 2600 | 40 | 0,005 | 8000 | |||
| MF73T-1 1/40 | 1 | 2600 | 40 | 0.01 | 4700 | |||
| MF73T-2 1/40 | 1 | 2600 | 40 | 0.01 | 6800 | |||
| MF73T-1 5/25 | 5 | 3000 | 25 | 0,028 | 3300 | |||
| MF73T-2 5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73T-1 10/19 | 10 | 3200 | 19 | 0,038 | 3000 | |||
| MF73T-2 10/19 | 10 | 3200 | 19 | 0,038 | 4700 | |||
| MF73T-1 20/13 | 20 | 3200 | 13 | 0,075 | 3000 |
