Ürün Açıklaması

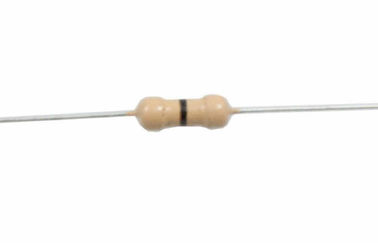

Düşük Direnç Sıfır / 0 Ohm Karbon Film E24 Direnç Isıtıcı İçin 4 Watt

Hızlı Detay:

• Sıcaklık Aralığı -55 ° C ~ + 155 ° C

• ±% 5 tolerans

• Ekonomik fiyatlarla yüksek kalite performansı

• Otomatik yerleştirme ekipmanıyla uyumlu

• Alev geciktirici tip mevcuttur

• Kalay kaplı tavlı bakır tel

• 10MΩ'un altındaki veya 1Ω'un altındaki değerler özel istekte bulunabilir, lütfen ayrıntıları isteyin

Açıklama:

Karbon film dirençleri sabit formlu bir dirençtir. Bunlar, dirençli malzeme olarak işlev gören etrafında ince bir saf karbon filmi bulunan seramik bir taşıyıcıdan yapılırlar.

Uygulamalar:

Aşağıdaki güç devrelerine takılabilir:

• Güç kaynakları ve invertörler

• Kesintisiz güç kaynakları

• Enerji tasarruflu lambalar

• Elektronik Balast

• Çeşitli lambaların filament koruması

• Bazı ısıtıcı türleri

• Yüksek güç devreleri için MF73'ü sorunuz

ve MF74 serisi aşırı gerilim supresörleri.

Özellikler:

1. Genel

1.1 Kapsam

Bu şartname, Karbon Film Sabit Direnç için üretilmiş olup, Çevreyle ilgili madde gereksiniminin RoHS testiyle uyumludur.

1.2 Tip tanımı (örnek)

Tip tanımı aşağıdaki biçimde ve belirtildiği gibi olacaktır.

CF 1/4 W 10K J T52

1.3 Anma gücü

Nominal güç belirtilen ortam sıcaklığında sürekli yüklenebilen maksimum güçtür.

70 ℃, Tablo-1 gibi, ancak çevre sıcaklığı 70 ℃'yi aştığında, nominal güç belirlenmelidir

Şekil 1'deki indirgeme eğrisinden.

Tablo 1

tip

Anma gücü

Maksimum çalışma

Voltaj

Maksimum aşırı yük

Voltaj

Dielektrik dayanım

Voltaj

Direnç

Aralığı (Ω)

Normal boyut

CF1 / 8W

0.125W

200V

400V

300V

1Ω ~ 10 MQ

CF1 / 4W

0.25W

250V

500V

350V

1Ω ~ 10 MQ

CF1 / 2W

0.5W

350V

700V

400V

1Ω ~ 10 MQ

CF1W

1W

500V

800V

450V

1Ω ~ 10 MQ

CF2W

2W

500V

1000V

450V

1Ω ~ 10 MQ

CF3W

3W

500V

1000V

500V

1Ω ~ 10 MQ

CF5W

5W

500V

1000V

500V

1Ω ~ 10 MQ

Küçük boy

CF1 / 4WS

0.25W

200V

400V

300V

1Ω ~ 10 MQ

CF1 / 2WS

0.5W

250V

500V

350V

1Ω ~ 10 MQ

CF1WS

1W

350V

700V

400V

1Ω ~ 10 MQ

CF2WS

2W

500V

800V

450V

1Ω ~ 10 MQ

CF3WS

3W

500V

1000V

450V

1Ω ~ 10 MQ

CF5WS

5W

500V

1000V

500V

1Ω ~ 10 MQ

Şekil 1 Gç değer kaybı eğrisi



1.4 Anma gerilimi



Anma gerilimi, karşılık gelen DC veya AC (güç frekansında RMS) gerilim olacaktır.

nominal güç ve değeri, aşağıdaki formülden hesaplanır.

E = √ (P × R) Burada E: Anma gerilimi (V)

P: Nominal güç (W)

R: Nominal direnç (Ω)

Çalışma Sıcaklığı Aralığı: -55 ℃ ~ + 155 ℃

2. İnşaat

2.1 Dış boyutlar



Boyutlar, [5. Dış boyutlar].

2.2 Yapı şeması



Direnç (CF serisi) yapımı aşağıdaki şekilde olacaktır:

YOK HAYIR

madde

Malzeme

1

Seramik çekirdek

Yüksek alüminyum seramik kullanılır.

2

Direnç elemanı

Direnç elemanı karbon filmden oluşacaktır.

3

terminal

Kalaylı demir kap.

4

Bağ

Lehim ile kaplanan kurşun tel, kapaklara kaynak işlemi ile monte edilecektir.

5

Kurşun tel

Lehimli veya kalaylı tavlı tel.

6

Astar boyama

Elektrik izolasyon reçinesi.

7

Boyama işleri

Epoksi reçine kullanılır.

8

belirti

Renk kodu.

2.3 Terminal kapakları

Kapaklar, direnç elemanı ile elektriksel ve mekanik olarak sıkı bir şekilde birleştirilmelidir.

2.4 Direnç gövde rengi

Tablo 2

Normal boyut

Küçük boy

tip

Renk

tip

Renk

CF1 / 8W, CF1 / 4W,

CF1 / 2W, CF1W,

CF2W, CF3W, CF5W

Haki

CF1 / 4WS, CF1 / 2WS,

CF1WS, CF2WS,

CF3WS, CF5WS

Khaki veya Yeşil

2.5 Gösterge



Gösterge, [4. Gösterge].

3. Özellikleri

Tablo 3

madde

performans

Test yöntemleri (JIS C 5202'ye uygun olarak)

Sıcaklık

katsayı

TCR

350 ±

(PPM / ℃)

+ 0 °

-500

(PPM / ℃)

+ 0 °

-700

(PPM / ℃)

+ 0 °

-1500

(PPM / ℃)

5.2 ile uyum

× 10 6 (PPM / ℃)

R1-R0

R 0 (Tı-T0)

R 0 : Oda sıcaklığında direnç değeri (T 0 ).

R 1 : oda sıcaklığında direnç değeri 100 ℃ (T 1 )

Direnç

değer

<47KΩ

47KΩ

~

100KΩ

101KΩ

~

330KΩ

331KΩ

~

10 MQ

Kısa zaman

aşırı yükleme

± (1% + 0.05Ω) dahilinde.

Mekanik hasarın kanıtı yok.

5.5'e uymak

Nominal gerilim × 2.5 kat, 5s

Fakat maksimum aşırı gerilimi aşmamak. (Bakınız tablo-1)

madde

performans

Test yöntemleri (JIS C 5202'ye uygun olarak)

yalıtım

Direnç

10 4 MΩ Mini.

10 4 MΩ veya daha fazla.

5.6'ya uyun

V-blok yöntemi

Direnç, DC 500V'de 60 saniye boyunca test edilecektir.

Dielektrik

Direnen

Voltaj

Atınlaşmada mekanik hasar flashover'ın kanıtı yok

veya izolasyonun bozulması.

5.7'ye uymak

Sabit basınç, V-blok yöntemi

Direnç AC potansiyelinde sırasıyla 60 saniye test edilecektir (Bkz. Tablo-1)

Darbeli aşırı yük

± (% 2 + 0.05Ω) dahilinde

5.8 ile uyumlu

Anma gerilimi X 4 kez, 10000 çevrim (1 sn AÇIK, 25 sn KAPALI)

Ancak maksimum darbe voltajını aşmamalıdır (Bkz. Tablo-1)

Terminal gücü

Mekanik hasarın kanıtı yok.

6.1 ile uyum

Gerilme direnci

aa

Çap

Çekme kuvveti N (kgf)

Zaman

Φ0.38mm ~ 0.50mm

5 (0.51)

10 ± 1

ikinci

Φ0.50mm ~ 0.68 mm

10 (1.02)

Burulma mukavemeti: Kurşun telini yaklaşık 6mm ~

madde

performans

Test yöntemleri (JIS C 5202'ye uygun olarak)

yalıtım

Direnç

10 4 MΩ Mini.

10 4 MΩ veya daha fazla.

5.6'ya uyun

V-blok yöntemi

Direnç, DC 500V'de 60 saniye boyunca test edilecektir.

Dielektrik

Direnen

Voltaj

Atınlaşmada mekanik hasar flashover'ın kanıtı yok

veya izolasyonun bozulması.

5.7'ye uymak

Sabit basınç, V-blok yöntemi

Direnç AC potansiyelinde sırasıyla 60 saniye test edilecektir (Bkz. Tablo-1)

Darbeli aşırı yük

± (% 2 + 0.05Ω) dahilinde

5.8 ile uyumlu

Anma gerilimi X 4 kez, 10000 çevrim (1 sn AÇIK, 25 sn KAPALI)

Ancak maksimum darbe voltajını aşmamalıdır (Bkz. Tablo-1)

Terminal gücü

Mekanik hasarın kanıtı yok.

6.1 ile uyum

Gerilme direnci

aa

Çap

Çekme kuvveti N (kgf)

Zaman

Φ0.38mm ~ 0.50mm

5 (0.51)

10 ± 1

ikinci

Φ0.50mm ~ 0.68 mm

10 (1.02)

Burulma mukavemeti: Kurşun telini yaklaşık 6mm ~

4. Gösterge

Renk kodu

5. Dış Ölçüler

P türü

tip

boyutlar

Normal boyut

Küçük boy

I 2.0 ±

L 1.0 ±

ψD

ψd ± 0.05

H 2.0 ±

CF1 / 8W

CF1 / 4WS

60

3.2

1.8 ± 0.5

0.43

28

CF1 / 4W

CF1 / 2WS

60

6.5

2.3 ± 0.5

0.45

28

CF1 / 2W

CF1WS

60

9.0

3.2 ± 0.5

0.50

28

CF1W

CF2WS

60

11.5

4.5 ± 1.0

0.68

25

73

11.5

4.5 ± 1.0

0.68

31

CF2W

CF3WS

60

15.5

5.0 ± 1.0

0.68

23

81

15.5

5.0 ± 1.0

0.68

33

CF3W

CF5WS

94

17.5

6.0 ± 1.0

0.68

38

CF5W

94

24.5

8.0 ± 1.0

0.68

35

5.2 Eksenel Kurşun Bantlama

tip

bantlama

boyutlar

Normal boyut

Küçük boy

L

W

P

L1-L2

Maks.

T

Z

Maks.

R,

Maks.

t

Maks.

e

Maks.

S

Maks.

CF1 / 8W

CF1 / 4WS

T26

3.2 ± 0.5

26 ± 1

-0

5 ± 0.5

0.5

6 ± 0.5

1.2

0

3.0

0.6

0.5

T52

3.2 ± 0.5

52 ± 1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

CF1 / 4W

CF1 / 2WS

T26

6.5 ± 0.5

26 ± 1

-0

5 ± 0.5

0.5

6 ± 0.5

1.2

0

3.0

0.6

0.5

T52

6.5 ± 0.5

52 ± 1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

CF1 / 2W

CF1WS

T52

9.0 ± 1.0

52 ± 1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

CF1W

CF2WS

T52

11.5 ± 1.0

52 ± 1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

T66

11.5 ± 1.0

66 ± 1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

CF2W

CF3WS

T52

15.5 ± 1.0

52 ± 1.0

10 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

T73

15.5 ± 1.0

73 ± 1.0

10 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

CF3W

CF5WS

T84

17.5 ± 1.5

84 ± 1.0

10 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

CF5W

T84

24.5 ± 1.5

84 ± 1.0

10 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

5.3 MB Tür ve M Tipi ve MK Türü

MB

Watts

Boyutlar (mm)

D

L

P 1,0 ±

H1 1,0 ±

H2 ± 0.5

t, 0.15 ±

Qmax

1 / 2w, 1WS

3.2 ± 0.5

9.0 ± 1.0

12.5 / 15

10.5

4.5

1.2

3

1w, 2ws

4.5 ± 1.0

11.5 ± 1.0

15

10.5

4.5

1.25

3

2w, 3WS

5.0 ± 1.0

15.5 ± 1.0

20

10.5

4.5

1.25

3

3W5WS

6.0 ± 1.0

17.5 ± 1.0

25

10.5

4.5

1.25

3

5W

8.0 ± 1.0

24.5 ± 1.0

30

10.5

4.5

1.25

3

M

Watts

Boyutlar (mm)

øD

L

P 1,0 ±

H 1.0 ±

1 / 8w, 1 / 6w

1.8 ± 0.3

3.2 ± 0.5

6

8

1 / 4w, 1 / 2ws

2.3 ± 0.5

6.5 ± 0.5

10

8

1 / 2w, 1WS

3.2 ± 0.5

9.0 ± 1.0

12.5 / 15

10

1w, 2ws

4.5 ± 1.0

11.5 ± 1.0

15

10

2w, 3WS

5.0 ± 1.0

15.5 ± 1.0

20

10

3w

6.0 ± 1.0

17.5 ± 1.0

25

10

5w

8.0 ± 1.0

24.5 ± 1.0

30

10

MK

Watts

Boyutlar (mm)

D

L

P 1,0 ±

H 1.0 ±

H1 1,0 ±

1 / 2w, 1WS

3.2 ± 0.5

9.0 ± 1.0

12.5

10

4.5

1w, 2ws

4.5 ± 1.0

11.5 ± 1.0

15

10

4.5

2w, 3WS

5.0 ± 1.0

15.5 ± 1.0

20

10

4.5

3W5WS

6.0 ± 1.0

17.5 ± 1.0

25

10

4.5

5.4 F Tipi & FK2Type & FKK Tipi

Watts

Boyutlar (mm)

øD

L

P 2.0 ±

E Max

H 1.0 ±

1 / 2w, 1WS

3.2 ± 0.5

9.0 ± 1.0

6

3.5

5-8

1w, 2ws

4.5 ± 1.0

11.5 ± 1.0

8

3.5

5-8

2w, 3WS

5.0 ± 1.0

15.5 ± 1.0

8

3.5

5-8

3w

6.0 ± 1.0

17.5 ± 1.0

8

3.5

5-8

Watts

Boyutlar (mm)

øD

L

P 2.0 ±

E Max

H 1.0 ±

1 / 2w, 1WS

3.2 ± 0.5

9.0 ± 1.0

6

3.5

5-8

1w, 2ws

4.5 ± 1.0

11.5 ± 1.0

8

3.5

5-8

2w, 3WS

5.0 ± 1.0

15.5 ± 1.0

8

3.5

5-8

3w

6.0 ± 1.0

17.5 ± 1.0

8

3.5

5-8

FKK

Watts

Boyutlar (mm)

øD

L

P 1,0 ±

E Max

H1 1,0 ±

H2 1,0 ±

1 / 2w, 1WS

3.2 ± 0.5

9.0 ± 1.0

5-7

3.5

8

4.5

1w, 2ws

4.5 ± 1.0

11.5 ± 1.0

5-9

3.5

8

4.5

2w, 3WS

5.0 ± 1.0

15.5 ± 1.0

5-9

3.5

8

4.5

3w

6.0 ± 1.0

17.5 ± 1.0

5-10

3.5

8

4.5

5 Paket

5.1 Kutunun ambalajında ​​bant (Ammo ambalajı)

5.1.1 Gösterge

(1) Müşteri Parça No.

(2) İmalatçı Ürün Numarası

(3) Miktar

(4) Üretici

6.1.2 Ambalaj kutusu büyüklüğü ve miktarı

tip

Form

miktar

Boyutlar (mm)

Normal boyut

Küçük boy

L

W

'H

CF1 / 8W

CF1 / 4WS

T26

5000 PCS

260

50

67

T52

5000 PCS

260

80

72

CF1 / 4W

CF1 / 2WS

T26

5000 PCS

260

50

100

T52

5000 PCS

260

80

100

CF1 / 2W

CF1WS

T52

2000 PCS

260

80

85

CF1W

CF2WS

T52

1000 PC

260

80

85

T67

1000 PC

260

85

92

CF2W

CF3WS

T52

1000 PC

260

80

100

T73

1000 PC

260

95

92

CF3W

CF5WS

T86

500pcs

260

110

75

CF5W

T86

250pcs

260

110

75

6.2 Kutudaki kaset Dökme (Ammo Dökme)

6.2.1 Gösterge

(5) Müşteri Parça No.

(6) İmalatçı Ürün Numarası

(7) Miktar

(8) Üretici

6.2.2 Paketleme kutusu büyüklüğü ve miktarı



tip

Form

miktar

Boyutlar (mm)

Normal boyut

Küçük boy

L

W

'H

CF1 / 8W

CF1 / 4WS

P

10000 PC

240

140

76

döküm

10000 PC

240

140

76

CF1 / 4W

CF1 / 2WS

P

10000 PC

240

140

76

döküm

10000 PC

240

140

76

CF1 / 2W

CF1WS

P

5000 PCS

240

140

76

döküm

5000 PCS

240

140

76

CF1W

CF2WS

P

2000 PCS

240

140

76

döküm

2000 PCS

240

140

76

CF2W

CF3WS

P

2000 PCS

240

140

76

döküm

2000 PCS

240

140

76

CF3W

CF5WS

P

100pcs

240

140

76

döküm

250pcs

240

140

76

CF5W

P

50 PARÇA

240

140

76

döküm

50 PARÇA

240

140

76

Rekabet avantajı:

1. Fabrika kaynağı doğrudan

2. UL, VDE, SGS, vb ve yüksek kaliteli mevcut sertifikalar tamamlandı.

3. Hızlı teslimat

4. En iyi satış sonrası hizmetler

5. OEM ve ODM mevcut

Etiket:

ince film dirençleri

karbon filmi sabit direnç

yüksek güç dirençleri

Bu ürün hakkında daha fazla bilgi edinmek istiyorum
İlgileniyorum Düşük Direnç Sıfır / 0 Ohm Karbon Film E24 Direnç Isıtıcı İçin 4 Watt bana tür, boyut, miktar, malzeme gibi daha fazla ayrıntı gönderebilir misiniz
Teşekkürler!
Cevabını bekliyorum.
