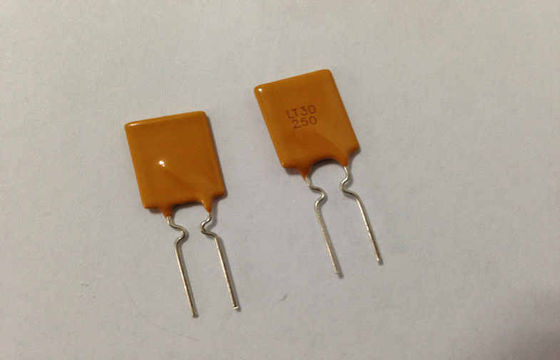

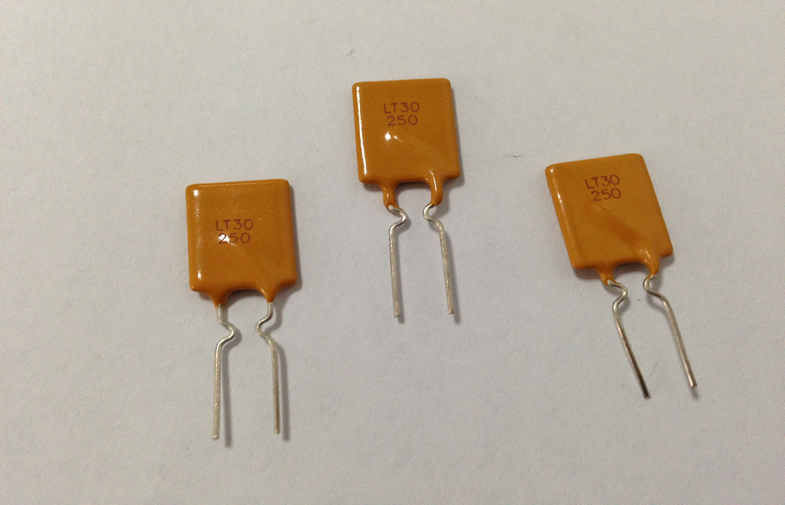

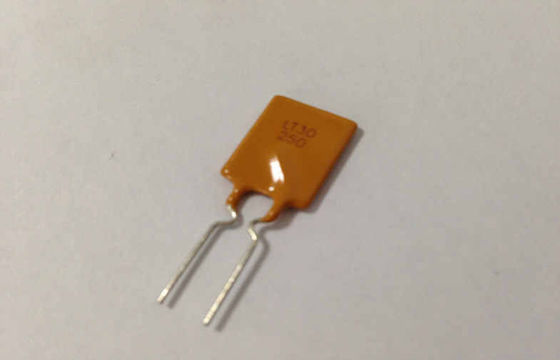

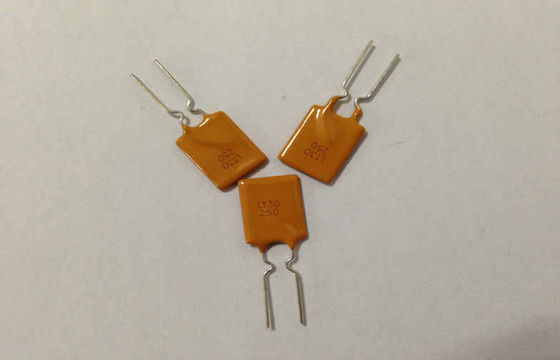

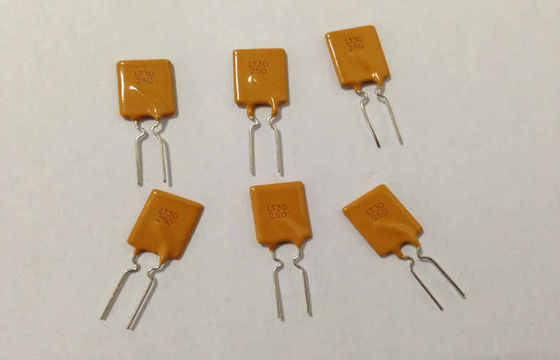

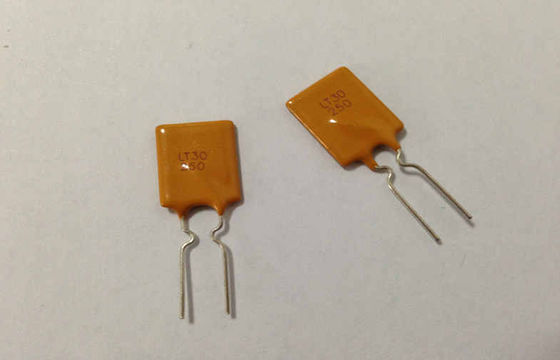

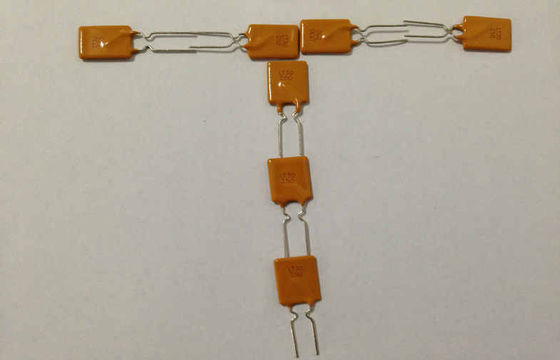

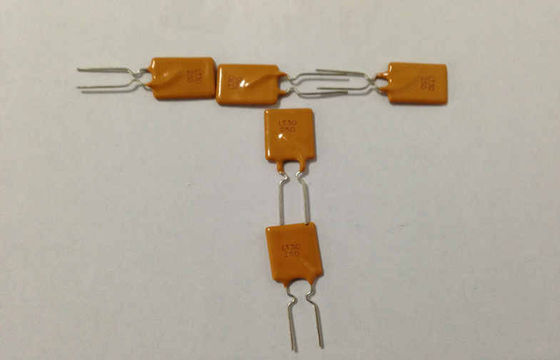

30V 2.5A PPTC yeniden ayarlanabilir sigorta
Ürün ayrıntıları:
| Menşe yeri: | Dongguan, guangdong, Çin |
| Marka adı: | UCHI |
| Sertifika: | ROHS,SGS,UL,VDE |
| Model numarası: | LT30250 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5000PCS |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Yığın 500PCS / BAG |
| Teslim süresi: | 3 ~ 5 iş günü |
| Ödeme koşulları: | T / T, Paypal, Western Union, Money Gram |
| Yetenek temini: | Aylık 8000.000.000PCS |
|
Detay Bilgi |
|||
| Vurgulamak: | polyswitch resetlenebilir sigorta,polyswitch resetlenebilen cihazlar |
||
|---|---|---|---|
Ürün Açıklaması
Dip 30V 2.5A PPTC Yeniden ayarlanabilir sigorta, Polyswitch PTC Aygıtları Akım Aşırı Koruma için
Hızlı ayrıntı:
• Hızlı yolculuk süreleri ve yeniden ayarlanabilir koruma
• Aşırı akım ve aşırı sıcaklık koruması
• Geniş akım yelpazesi (iç) ve voltaj (Vmax)
• Düşük direnç
• RoHS uyumlu, kurşunsuz, halogensiz
Açıklama:
PolyTronTM yeniden ayarlanabilir PPTC'lerin Cooper Bussmann ailesi, yüksek çevresel çalışma sıcaklıklarına duyarlı uygulamaları veyaPPTC'ler pozitif sıcaklık katsayısı cihazı olarak çalışır.ve aşırı akım cihaz direncinin arttırılmasına neden olurGüvensiz akım seviyesini sınırlar.Tasarımsal sıcaklık/akım sınırına ulaştığında PPTC,açmak devrede aşırı akım veya yükseltilmiş koruma sağlamak içinÇevre sıcaklığı durumu. Hata kaldırıldığında veya ortam sıcaklığı soğuduktan sonra PPTCOtomatik olarak reset ve güvenli akım seviyelerini tekrar gerçekleştirerek,Devre boyunca akış için akım. PPTC'ler, sürekli çalışma süresi gerektirdiği uygulamalarda yaygın olarak kullanılır.ve/veya bir kullanıcı veya servis teknisyeni tarafından kolayca erişilemeyen devrelerde.Yüzey montajı ve radyal paketlerde mevcuttur, Cooper Bussmann yeniden ayarlanabilirPPTC'ler müşteri ekipmanlarının güvenliğini ve güvenilirliğini artırmaya yardımcı olurDünya çapında.
Uygulamalar:
• Tıbbi ekipman
• Endüstriyel Güç ve İletişim
• Beyaz Mallar
• Telekomünikasyon ve Ağlar
• Bilgisayar ve Periferik Aletler
• Tüketici ve Otomobil Elektronikleri
• Piller ve Şarj Edilebilir Cihazlar
Özellikler:
Ürün Boyutları Milimetre
 |
|
Bölüm Numarası |
A |
B |
C |
D |
E |
F |
Kurşun |
|
|
En fazla. |
En fazla. |
Tipik. |
Min. |
En fazla. |
Tipik. |
Tarzı |
Boyutu (((Φ) |
|
|
LT30-090 |
6.0 |
13.8 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-110 |
7.8 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-135 |
8.9 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-160 |
9.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-185 |
10.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-250 |
11.7 |
19.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-300 |
11.7 |
21.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-400 |
14.2 |
23.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-500 |
14.4 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-600 |
16.7 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-700 |
19.4 |
29.6 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-800 |
21.6 |
31.9 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-900 |
24.5 |
36.4 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
25 °C'de elektrik özellikleri
|
Bölüm Numarası |
Ben...H |
Ben...T |
VEn fazla |
Ben...En fazla |
Tyolculuk |
Pdtip |
Rdakikası |
REn fazla |
|
|
(A) |
(A) |
(V) |
(A) |
Akım ((A) |
Zaman (lar) |
(W) |
(Ω) |
(Ω) |
|
|
LT 30-090 |
0.90 |
1.80 |
30 |
40 |
4.50 |
7.1 |
0.91 |
0.07 |
0.12 |
|
LT 30-110 |
1.10 |
2.20 |
30 |
40 |
5.50 |
6.6 |
1.00 |
0.05 |
0.10 |
|
LT 30-135 |
1.35 |
2.70 |
30 |
40 |
6.75 |
7.3 |
1.11 |
0.04 |
0.08 |
|
LT 30-160 |
1.60 |
3.20 |
30 |
40 |
8.00 |
8.0 |
1.20 |
0.03 |
0.07 |
|
LT 30-185 |
1.85 |
3.70 |
30 |
40 |
9.25 |
8.7 |
1.27 |
0.03 |
0.06 |
|
LT 30-250 |
2.50 |
5.00 |
30 |
40 |
12.50 |
10.3 |
1.34 |
0.02 |
0.04 |
|
LT 30-300 |
3.00 |
6.00 |
30 |
40 |
15.00 |
10.8 |
2.00 |
0.02 |
0.05 |
|
LT 30-400 |
4.00 |
8.00 |
30 |
40 |
20.00 |
12.7 |
2.50 |
0.01 |
0.03 |
|
LT 30-500 |
5.00 |
10.00 |
30 |
40 |
25.00 |
14.5 |
3.00 |
0.01 |
0.03 |
|
LT 30-600 |
6.00 |
12.00 |
30 |
40 |
30.00 |
16.0 |
3.50 |
0.005 |
0.02 |
|
LT 30-700 |
7.00 |
14.00 |
30 |
40 |
35.00 |
17.5 |
3.80 |
0.005 |
0.02 |
|
LT 30-800 |
8.00 |
16.00 |
30 |
40 |
40.00 |
18.8 |
4.00 |
0.005 |
0.02 |
|
LT 30-900 |
9.00 |
18.00 |
30 |
40 |
40.00 |
20.0* |
4.20 |
0.005 |
0.01 |
Ben...H=Dayanma akımı: cihazın 25°C'de hareketsiz havada çalışmayacağı maksimum akım.
Ben...T=Trip akımı: Cihazın her zaman 25°C'de hareketsiz havada hareket edeceği minimum akım.
VEn fazla= Maksimum voltaj cihazı, nominal akımda hasar görmeden dayanabilir.
Ben...En fazla= Maksimum arıza akımı, cihazın nominal voltajda hasar görmeden dayanabilmesi.
Tyolculuk= Belirtilen akımdaki en fazla patlama süresi.
Pdtip= Tipik güç dağılımı: durum hava ortamında cihaz tarafından dağılmış tipik güç miktarı.
Rdakikası= Çarpışma öncesi en az cihaz direnci 25°C'de.
REn fazla= Çarpıştırmadan önce 25°C'de cihazın maksimum direnci.
Termal Deratasyon [ Aygıt sıcaklığında (°C) Durum Akımı (A) ]
|
Bölüm Numarası |
En yüksek çevresel çalışma sıcaklığı (°C) |
||||||||
|
-40 |
- 20 |
0 |
25 |
40 |
50 |
60 |
70 |
85 |
|
|
LT 30-090 |
1.40 |
1.25 |
1.10 |
0.90 |
0.75 |
0.69 |
0.65 |
0.60 |
0.50 |
|
LT 30-110 |
1.75 |
1.52 |
1.33 |
1.10 |
0.99 |
0.90 |
0.80 |
0.73 |
0.63 |
|
LT 30-135 |
2.15 |
1.94 |
1.70 |
1.35 |
1.20 |
1.14 |
1.00 |
0.90 |
0.81 |
|
LT 30-160 |
2.49 |
2.21 |
1.94 |
1.60 |
1.42 |
1.31 |
1.19 |
1.03 |
0.88 |
|
LT 30-185 |
2.87 |
2.59 |
2.28 |
1.85 |
1.63 |
1.52 |
1.33 |
1.21 |
1.05 |
|
LT 30-250 |
3.82 |
3.44 |
3.03 |
2.50 |
2.17 |
2.00 |
1.81 |
1.59 |
1.39 |
|
LT 30-300 |
4.55 |
4.10 |
3.60 |
3.00 |
2.65 |
2.51 |
2.24 |
2.01 |
1.74 |
|
LT 30-400 |
6.00 |
5.40 |
4.74 |
4.00 |
3.47 |
3.28 |
2.82 |
2.63 |
2.26 |
|
LT 30-500 |
7.44 |
6.68 |
5.80 |
5.00 |
4.30 |
4.03 |
3.58 |
3.22 |
2.77 |
|
LT 30-600 |
8.90 |
7.99 |
7.08 |
6.00 |
5.13 |
4.82 |
4.27 |
3.84 |
3.30 |
|
LT 30-700 |
10.35 |
9.30 |
8.21 |
7.00 |
5.95 |
5.58 |
4.96 |
4.46 |
3.84 |
|
LT 30-800 |
11.60 |
10.60 |
9.35 |
8.00 |
6.79 |
6.36 |
5.64 |
5.07 |
4.36 |
|
LT 30-900 |
13.25 |
11.90 |
10.49 |
9.00 |
7.53 |
7.12 |
6.32 |
5.69 |
4.88 |
Güvenilirlik testi
|
Test |
Test koşulları |
Kabul/Reddedilme kriterleri |
|
Direniş |
Sakin havada @ 25°C |
Rdakikası≤R≤REn fazla |
|
Seyahat Zamanı |
Belirtilen akım, VEn fazla, 25°C |
T≤Yolculuğa en fazla süre |
|
Akımı tut |
30 dakikada.H |
Yolculuk yok. |
|
Seyahat Döngüsü Yaşamı |
VEn fazlaBen...En fazla, 100siklet |
Yaylanmak ya da yanmak yok |
|
Yolculuk Dayanıklılığı |
VEn fazla, 24 saat |
Yaylanmak ya da yanmak yok |
25 °C'de tipik yolculuk süresi eğrilikleri
A = LT 30-090
B = LT 30-110
C = LT 30-135
D = LT 30-160
E = LT 30-185
F = LT 30-250
G = LT 30-300
H = LT 30-400
I = LT 30-500
J = LT 30-600
K = LT 30-700
L = LT 30-800
M = LT30-900
Paket Bilgisi
Toplu olarak:
LT 30-090 ~ LT 30-185 1000 adet torba başına
LT 30-250 ~ LT 30-800 Çanta başına 500 adet.
LT 30-400 1000 adet torba başına
LT 30-900 200 adet çanta başına
Teyp ve rulo:
LT 30-090 ~ LT 30-250 3000 adet rulo başına
LT 30-300 2500 pcs rulo başına
LT 30-400 ~ LT 30-500 1500 adet rulo başına
