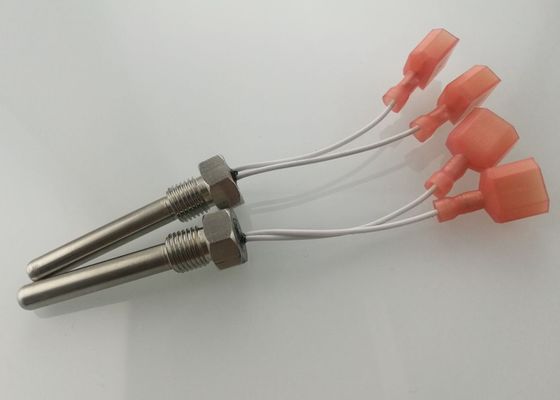

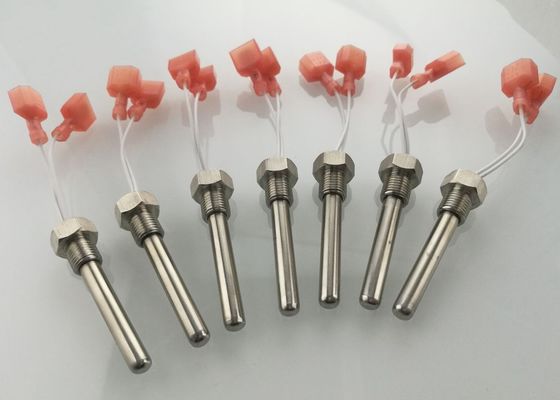

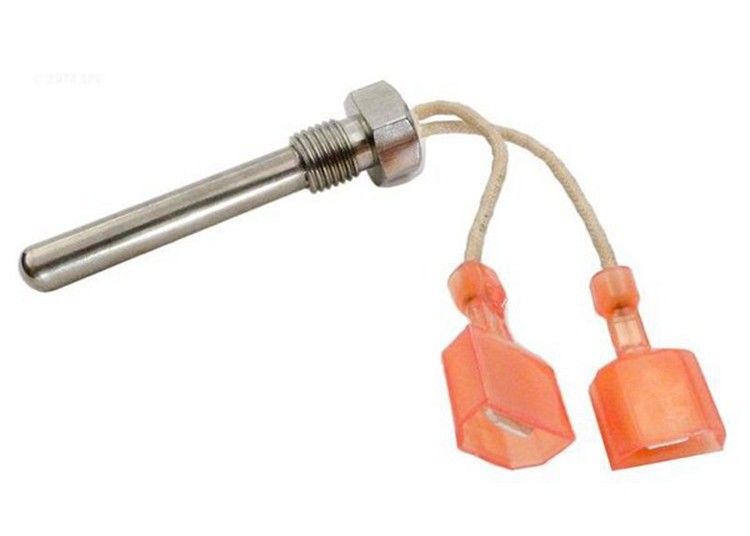

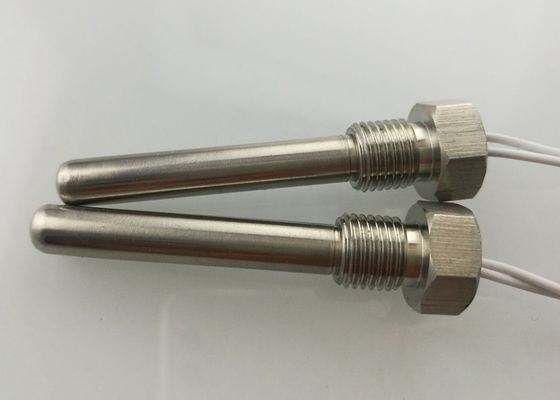

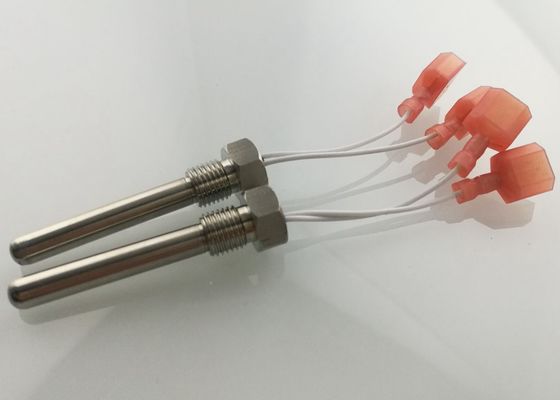

Pentair 42002-0024S Havuz Ve Spa Isıtıcı Elektrik Sistemleri İçin Yığın Baca Sensörü Değişimi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | UCHI |
| Sertifika: | ROHS |
| Model numarası: | NSAB1802JD8-650T2I |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 500pcs |
|---|---|
| Fiyat: | 6-9 USD / Pieces |
| Ambalaj bilgileri: | Toplu, birim ağırlık: 20g |
| Teslim süresi: | 7-10 gün |
| Ödeme koşulları: | T/t, Western Union |
| Yetenek temini: | Aylık 150.000 adet |
|
Detay Bilgi |
|||
| İsim: | Baca Baca Sensörü | Parça Numarası: | NSAB1802JD8-650T2I |
|---|---|---|---|
| evrensel PN: | 42002-0024S | eleman: | R200:8KΩ ±%5 R150/250:5300K ±%3 DDR |
| Kablo: | TPEF AWG22*1C 320°C | Kaplama: | epoksi reçine |
| Konut: | JM19105 Φ6,35*54,6+S13+24UNF SUS304 | terminal: | AMP 250 #22-#18 |
| çalışma sıcaklığı aralığı: | -30~+300C | Kablo uzunluğu: | 65 mm |
| Vurgulamak: | Pentair ısıtıcı yığını baca sensörü,NSAB1802JD8-650T2I,pentair havuz ısıtıcı yığını baca sensörü |
||
Ürün Açıklaması
Pentair 42002-0024S Yığın Baca Sensörü Yedek Havuz ve Spa Isıtıcı Elektrik Sistemleri için NTC Sıcaklık Sensörü
Şartname indirme bağlantısı:NSAB1802JD8-650T2I SPEC.pdf
Yükleme yöntemi indirme bağlantısı:Baca Sensörü İzolasyonu.pdf
Tanım
Bir havuz ısıtıcısının egzoz dirseğinde bulunan baca gazı sensörü, baca gazı çıkışının 500°F'yi aşmasını önler.Bu başarısız olduğunda, sisteminiz baca sensörünün değiştirilmesi gerektiğini belirtmek için E05 veya E06 hata kodlarını gösterecektir.
Optimum Pool Technologies'in bu yedek baca sensörü, Pentair'in MasterTemp, Max-E-Therm ve diğer Pentair Sta-Rite ısıtıcıları ile uyumludur.Sta-Rite ısıtıcı yığını baca sensörünü değiştirmek için özel olarak tasarlanmıştır.
Konum:Dahili Baca Baca Anahtarı (ES2)/Baca Baca Sensörü (SFS) Egzoz Dirseğinde Bulunur.
Boyut (mm)
| NUMARA | BİLEŞEN | MALZEME VE ÖZELLİKLER | MİKTAR | AÇIKLAMA |
| 2-1 | ÖĞE | R200:8KΩ ±%5 R150/250:5300K ±%3 DDR | 1 parça | |
| 2-2 | KURŞUN TEL | TPEF AWG22*1C 320°C | 65mm | (Beyaz ) |
| 2-3 | KAPLAMA | epoksi reçine | (Siyah) | |
| 2-4 | KONUT | JM19105 Φ6,35*54,6+S13+24UNF SUS304 | 1 parça | |
| 2-5 | TERMİNOL | AMP 250 #22-#18 | 2 ADET | (Kırmızı) |
| NUMARA | Öğe | İşaret | Test Koşulları | dak. | Normal değer | Maks. | Birim | ||
| 4-1. | 200 ℃'de direnç | 200 ₺ |
Ta=200±0.05℃ PT≦0.1mw |
7.6 | 8 | 8.4 | kΩ | ||
| 150 ℃'de direnç | 150 tl |
Ta=150±0.05℃ PT≦0.1mw |
/ | 29.65 | / | kΩ | |||
| 250 ℃'de direnç | 250 ₺ |
Ta=250±0.05℃ PT≦0.1mw |
/ | 2.705 | / | kΩ | |||
| 4-2. | B Değeri | B150/250 | 5141 | 5300 | 5459 | k | |||
| 4-3. |
dağılma katsayı |
σ | Havada | 3 | / | mw/℃ | |||
| 4-4. | Zaman sabiti | t | Havada | / | / | 15 | saniye | ||
| 4-5. | Yalıtım direnci | / | 500VDC | 100 | / | / | MΩ | ||
| 4-6. | Dayanma gerilimi | / | 1500V AC | 5 | / | / | saniye | ||
| 4-7. | çalışma sıcaklığı aralığı | / | / | -30 | / | +300 | ℃ | ||
Güvenilirlik testi
| NUMARA | Öğe | Teknik gereksinimler | Test koşulları ve yöntemi |
| 5-1. | Yüksek sıcaklık.Ölçek |
DR/R25£±3% |
105±5℃,1000±24 saat |
| 5-2. | Düşük sıcaklık.tes | -30±5℃,1000±24 saat | |
| 5-3. | Dayanıklı nem testi | 65±2℃,90%-95%RH ortamında 1000±24 saat saklayın | |
| 5-4. | Sıcaklıkdöngü testi | Numuneyi 10 dakika -30°C'ye, 10 dakika 25°C'ye ve 10 dakika 100°C'ye yerleştirin.ve 5 kez tekrarlayın. | |
| 5-5 | Çekme testleri |
Çekme testinden sonra, sensör |
Kabloyu konektör terminalinin iç kenarından 50mm uzağa sıkıştırın, ardından terminal ile kablo arasına eksenel yönde 1 dakika boyunca 10N statik gerilim uygulayın. Testten sonra, herhangi bir kopmuş tel, düşen veya hasar olup olmadığını kontrol edin ve sıfır- güç yeniden |
| 5-6 | Düşme testi |
Teknik hasar yok.sıfır güç |
Sensörü bir metre yükseklikten eksenel ve yanal yönden çimento zemine, her yönde 5 kez düşürün. ardından görünümü kontrol edin ve 25°C'de sıfır güç direncini ölçün |
| 5-7 | Titreşim testi | Frekans aralığı: 10-500HZ, hızlandırılmış hız: 10g, frekans tarama süresi: 30 dakika boyunca hem X hem de Y. |
6.1Depolama ve nakliye sürecinde istif yüksekliği başına 4 CTN ürünü geçmez.
6.2Tüm nakliye yöntemleriyle kullanılabilir, ancak doğrudan veya dolaylı sızıntının neden olduğu yağmur, kar ve mekanik hasardan kaçının.
6.3Ürünler - 10 ℃ / + 40 ℃ ortam sıcaklığında, bağıl nem %80'den fazla olmayan, ortamda asit, alkali ve korozyon gazı veya radyoaktif kaynak bulunmamalıdır.
Kullanıma dikkat
7.1Sensörü seçmeden önce bir bakış açısıyla, akım sensörden geçtiğinde ekstra ısı getirecek ve test hassasiyetini etkileyecektir.
7.2Ürün hareket ettiğinde, ürünün çekilmesinden kaynaklanan hasarları önlemek için kurulum dikkatli bir şekilde yapılmalıdır.
7.3Sıcaklık doğruluğunu etkilememek için ürün deformasyonu, oksidasyon ve diğer fenomenler kullanılamaz.
7.4Çalışma sıcaklığı aralığında aşırı sıcaklık değişimlerinden kaçınılmalıdır.
7.5Belirtilen koşulların ötesinde aşındırıcı gazlarda (CO2,NH3,SOX,NOX vb.) kullanmayın.
7.6Belirtilen şartların ötesinde elektroliz, tuz, asit, alkali ve organik solventlerde kullanmayınız.
7.7Sınır sıcaklıkta, ürün kısa vadede çok yüksek veya çok düşük sıcaklık şokuna dayanabilir, ancak ürünün hizmet ömrünün kısalmasını önlemek için ürünü uzun süre sınır sıcaklığa koyamaz.
Herhangi bir yardıma ihtiyacınız olursa, lütfen satış ekibimize veya mühendislerimize danışın, teşekkürler!
