CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration

Sertifika
İyi iletişim. Tekrar satın alacak!

—— Mark Kim

Profesyonel ve Hasta Satışları, adil işlem

—— Penka Kalacheva

Güvenilir ortak, işbirliği yapmaya değer!

—— Rakesh Saini

Ben sohbet şimdi

CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration

Büyük resim :  CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration

Ürün ayrıntıları:

Place of Origin: CHINA
Marka adı: SHIHENG
Sertifika: CQC
Model Number: CWF

Ödeme & teslimat koşulları:

Minimum Order Quantity: 1000PCS
Fiyat: Negotiable
Packaging Details: Bulk
Delivery Time: 2~ 3 weeks
Payment Terms: T/T, Western Union, MoneyGram,Paypal
Supply Ability: 4 Billion Pieces Per Year
Detaylı ürün tanımı
Türü: Su geçirmez CWF Hassas Özel NTC Sıcaklık Sensörü R25: 0.1K ~ 1000K OHM
Konut: Epoksi / Pirinç / Paslanmaz Çelik / Alüminyum / Plastik vb. özelleştirilmiş: KULLANILABİLİR
Kablo uzunluğu: Müşteri tarafından tavsiye edilecek Uygulama: Otomotiv, Tıbbi, Barbekü, Ev aletleri vb.
Sertifika: CQC CQC Numarası: CQC10001052282
Çalışma Sıcaklık aralığı: -80 ° + 600Degree Öğe algılama: NTC / PTC / RTD / DS18B20 vb.
Kablo / Tel: PVC, Silikon, FEP, Fiberglas izolasyon, Diğer Direnç toleransı: ±% 0,5 ±% 1 ±% 2 ±% 3 ±% 5

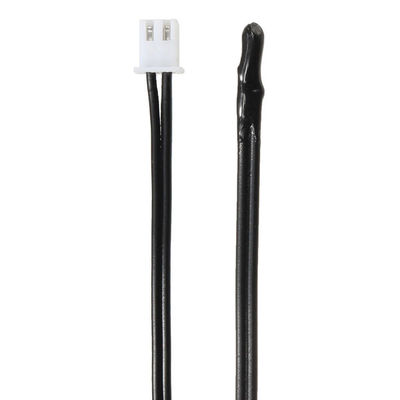

CQC Onaylı Su Geçirmez CWF Hassas Özel NTC Sıcaklık Sensörü 10KOHM 3950 HVAC ve Soğutma için

PDF Spesifikasyon Dosyası İndir Link: CWF Hassas NTC Sıcaklık Sensörü.pdf

Genel

NTC Sıcaklık Sensörleri, -80 ° C ile + 600 ° C arasındaki sıcaklık aralığında, müşterilerin ihtiyaçlarına göre tasarlanmış geniş standart ve özel sıcaklık sensörleri sunar. Ürünümüz, NTC / PTC termistörleri, RTD'ler, DS18B20 ve diğer metal / plastik muhafazalara monte edilmiş diğer algılama elemanları kullanılarak sıcaklık sensörleri içerir.

Nasıl sipariş edilirsiniz?

1. Çalışma sıcaklığı aralığı:?

2. Uygulama:?

3. Konutun malzemesi ve boyutu:?

4. Algılama elemanının spesifikasyonu:?

(Örneğin, algılama elemanı NTC Termistör ise, 25 ° C'de Direnç 10KOHM, Direnç toleransı ±% 1, Beta değeri 3950, Beta toleransı ±% 1'dir)

5.Kablo ölçer ve uzunluk

6. Kablo kuyruğuyla başa çıkmak nasıl? Bağlayıcı takın mı yoksa kalaylı mı? Konektör bağlarsanız, pls bize konektörün parça numarasını bildirin ve uygun olanını öneririz.

7. Herhangi bir özel gereklilik var mı? Örneğin; Sevaral sıcaklık noktası için tolerans vs.

8. Tahmini miktar gerekli

Not: Veri sayfası / çizim veya ünlü MPN sağlayabilirseniz, yukarıdaki bilgileri sağlamanıza gerek yoktur.

Özellikler

Kanıtlanmış İstikrar ve Güvenilirlik,
Maliyet etkin çözümler
Özel uygulamalar için tasarlanmış çeşitli metal ve plastik gövdeler ve borular
İyi sensör koruması için farklı reçine çeşitleri ile saksı
Özel kablolarla (2 damarlı kablolar veya PVC, Silikon, Teflon veya Kynar izolasyonlu, ekranlı ve diğer kablolar), konektörler ve diğer ek parçalar mevcuttur
Ortam koşullarından iyi koruma sağlar
Kanıtlanmış yüksek gerilim kuvveti ve dinamik mukavemet
Geniş Direnç / Sıcaklık, sıcaklık ve özellikler
Sıcaklık ölçümü, kontrolü ve kompanzasyonu için tasarlandı

Uygulama

Otomotiv (Klima, Kabin İklim Kontrolü / Yönetimi,
Dış Sıcaklık Kontrolü, Isıtmalı Koltuklar, Isıtmalı Direksiyon
Tekerlekler, diğer), Tüketici Ürünleri, Aletler

Endüstriyel Fırınlar, Elektrikli Duşlar, HVAC ve Soğutma, Yangın Dedektörleri, Havuzlar ve Kaplıcalar, Diğerleri ...

Popüler ürünler gösterimi

a.CWF1 Epoksi reçine ile paketlenmiştir

Boyut (mm) kod S1 S2 S3 S4 fonksiyon Ana uygulama
Dmax 4 5 6 7 Nem geçirmez, ufak saatli kontak, hızlı tepki

Ev halkı

Hava onditioner,

buzdolabında soğutun.

L1max 16 16 16 16
Kablo 28 # 26 # 24 # 22 #
L2 Tavsiye edilecek

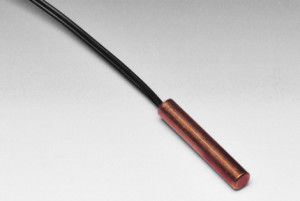

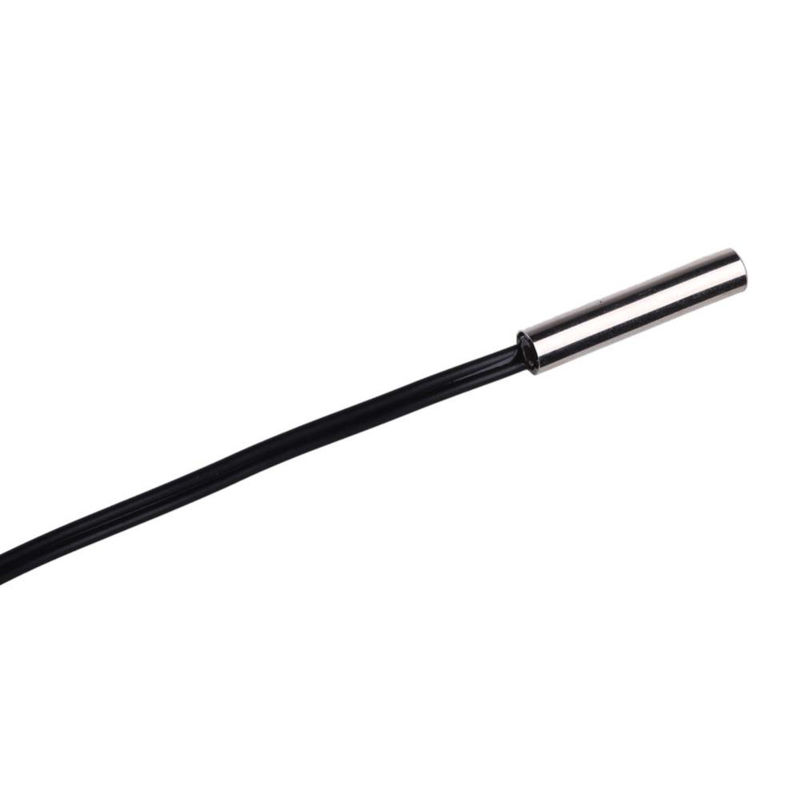

b.CWF2 Alüminyum, bakır, paslanmaz çelik vb. ile ambalajlanmıştır.

Boyut (mm) kod S1 S2 S3 S4 S5 S6 S7 fonksiyon Uygulama
Dmax 4 5 5 5 6 6 6

Nem geçirmez, büyük katsayı,

Mükemmel stabilite

ev

klimalı soğutucu ısıtıcı tutun

L1max 20 20 25 30 20 25 30
L2 Müşterinin ihtiyacına göre

c.CWF3 Plastik ambalajı

Boyut (mm) kod S1 S2 S3 S4 fonksiyon Uygulama
D 3.5 4 5 6

Neme dayanıklı,

Mükemmel tutarlılık, voltaj dayanımı

Ev halkı,

Hava onditioner,

buzdolabında soğutun.

L1 15 15 15 20
L2 Müşteri tarafından tavsiye edilecek
D 4 8 8
L1 10 35 50
L2 Müşteri tarafından tavsiye edilecek

d CWF4 Sabit metal levha eklendi

Boyut (mm) fonksiyon Uygulama

Buluşabilir

farklı montaj ile

şart

çeviklik boyutu

fan

kontrol,

sanayi

metre

e CWF5 Özel paketlenmiş şekil

Boyut (mm) fonksiyon Uygulama
Küçük zaman sabiti, hızlı tepki, istikrar.

Uygulandı

yüksek sıcaklık ortamı, ısıtıcı,

kahve fırını vb.

Ana Teknoloji Parametreleri

Parça numarası Nominal direnç R25 B değeri (25/50)

Dağıtım Katsayısı.

Termik zaman sabiti Çalışma sıcaklığı
Aralık KOhm Hata payı % (K) Hata payı % Mw / ℃ sek
CWF □□□ 3100 0.1 ~ 20

± 1

± 2

± 3

± 5

3100 ± 1 ≥2.2 ≤70 -55 ~ 125
CWF □□□ 3270 0.2 ila 20 3270
CWF □□□ 3380 0.5 ~ 50 3380
CWF □□□ 3470 0.5 ~ 50 3470
CWF □□□ 3600 1 ~ 100 3600
CWF □□□ 3950 5 ~ 100 3950
CWF □□□ 4000 5 ~ 100 4000
CWF □□□ 4050 5 ~ 200 4050
CWF □□□ 4150 10 ~ 250 4150
CWF □□□ 4300 -1000 20 4300
CWF □□□ 4500 -1000 20 4500

Algılama Elemanı-NTC termistör kullanılır

Yüksek kaliteli ve yüksek performanslı NTC Termistör Atölyesi

Cips, yüksek performanslı NTC Otomatik toplu üretimden oluşan seramik toz ekipmanının tescilli fikri mülkiyet hakları ile eşsiz süreç ve lider çekirdek teknolojimiz var.
Biz, yüksek performanslı NTC termistörler otomatik üretim hattı 12'den fazla serisi var ürünleri, NTC sıcaklık sensörleri birçok türde yapılabilir yanı sıra, büyük üretim, yüksek kalite, iyi tutarlılık, yüksek güvenilirlik avantajları var, aynı zamanda sağlanabilir NTC sensörlerinin diğer fabrikalarına gönderilmesi ve yurtdışına büyük miktarlarda ihraç edilmesi.

NTC Sıcaklık sensörü - atölyeye bir bakış

Otomatik Sıcaklık Sensörünün Avantaj ve Özellikleri

  • Biz NTC sıcaklık sensörü kalbi - üretim hattı tam setleri ve yüksek performanslı sıcaklık ölçüm NTC termistör için yanlısı mülkiyet hakları fikri mülkiyet hakları.
  • Biz NTC Sıcaklık sensörü NTC çekirdek elemanı her türlü var - yüksek performanslı sıcaklık ölçüm termistörler kendi üretim, komple serisi, yapısal çeşitlilik vardır. Ürünlerimiz düşük sıcaklık, orta ve düşük sıcaklıktan orta-yüksek sıcaklığa kadar farklı sıcaklık bölgelerinde ön önlem ölçüm gereksinimlerini karşılayabilir. Bu ürünler yerli ve yabancı birçok güvenlik sertifikası geçti.
  • Direnç ve sıcaklık özellikleri, müşterinin gereksinimlerini tam olarak karşılayabilir ve müşterilere en iyi kolaylığı sağlar.
  • NTC sıcaklık sensörü Olgun üretim tekniği, Büyük ölçekli seri üretim, ürün yalıtım sızdırmazlık, Mekanik çarpışma, bükme direnci, iyi ayarlamak için en iyi yeteneği var.
  • Küçük termal zaman, hızlı tepki
  • Çok kategori, komple serisi, birçok konut konfigürasyonu, montajı kolaydır.
  • Sıkı ve normatif inceleme sürecini yürüten yüksek lavellı muayene ekipmanları sahibiz.
  • Yüksek hassasiyetli, yüksek güvenilirliğe, yüksek kararlılığa, yüksek değiştirilebilir, yüksek ortaklığa sahip ürünlerimiz sektörde ileri seviyededir.

(En yüksek tolerans, ± 0.02 ℃'ye erişilebilir) (Drif hızı yıl ≤1 ‰)

NTC sıcaklık sensörünün çalışma sıcaklığı ve ortamı, çekirdek elemanın ve iletken telin özel performansına bağlıdır:

► Farklı işletim sıcaklığına sahip NTC sıcaklık sensörlerini kullanan farklı NTC termistörü:

Chip veya MF52A, MF51E, MF55: sıcaklık direnci derecesi 125 ℃, gerçek sıcaklık direnci derecesi 150 ℃
MF58: sıcaklık direnci derecesi 200 ℃, gerçek sıcaklık direnci derecesi 250 ℃
MF51: sıcaklık direnci derecesi 200 ℃, gerçek sıcaklık direnci derecesi 250 ℃
Özel MF51: sıcaklık direnci derecesi 250 ℃, gerçek sıcaklık direnci derecesi 300 ℃
Kaynaksız yonga: sıcaklık derece 450 ℃, gerçek sıcaklık derece 500 ℃ direnç

►İşletme ortamı

Yüksek sıcaklık, yüksek nem ve yüksek korozyon ortamında çekirdek element olarak cam izoleli termistör kullanmanızı öneririz. MF51 tipi, yüksek nem ortamında en iyi NTC termistörü olacaktır.

►Sıcaklık sensörünün tasarım konuları ve prosedürü:

1. Müşterinin tasarımına göre şekli seçin veya gereksinimleri bir araya getirin ve termistörü teyit edin.
2. Termistör elemanını ve diğer materyalleri müşterinin ihtiyacına göre teyit edin
3. Uygun direnç, B değeri ve toleransı seçin
4. Müşterinin ihtiyacını karşılamak için uygun nem geçirmez ve izolasyon teknolojisini seçin
5. mekanik şok direncinin performans gereksinimlerini karşılamak için uygun kapsülleme yapısını seçin
6. Müşterinin özel gereksinimlerini karşılayın.

Güvenilirlik testi

Test Öğe Test Standardı Test metodu Performans gereklilikleri
Sıfır Gç Direnci IEC 60539-1 Numuneleri, 25 ° C ± 0.005 ° C'de sabit banyoda bekletin, sabit direnç testi yapın

Dayanıklılık ±% 1

B değeri IEC60539-1 Örnekleri 25 ° C'de, 50 ° C'de (veya 85 ° C'de) sabit sıcaklık banyosuna batırın, kararlı direnci test edin ve B değerini hesaplayın

Dayanıklılık ±% 1

Serbest düşüş

IEC60068-2-32

Düşme yüksekliği: 1.5 ± 0.1m, Yüzey: Çimento, 1 kez

Hiçbir bariz hasar yok, R25 △ R / R≤ ± 1%

yalıtım

IEC60539-1

Yalıtım kabuğu test yalıtımı direnci üzerinde 500V basınç

> 500MOhm

Direnç gerilimi IEC60539-1

Dayanıklı gerilime: 1500V / AC, Sızıntı akımı: 2mA Sürekli: 60sn

Belirgin bir hasar yok

gerginlik IEC60068-2-21

En sonunda üniform hızı çekin, F> 4.0KG (müşteri tarafından talep edilir)

Hiçbir bariz hasar yok, R25 △ R / R≤ ± 1%

Titreşim Q / HBm 108-94 Test frekansı: 10 ~ 500Hz, salınım: 1.2 mm hızlanma: 30m / s2 Yön X, Y, Z Zaman: 8 Saat / yön

Hiçbir bariz hasar yok, R25 △ R / R≤ ±% 1

Nem ve ısı sabit IEC60068-2-78 Sıcaklık: 40 ± 2 ℃ Nem:% 92-95 RH Süre: 1000 ± 24 Saat

Hiçbir bariz hasar yok, R25 △ R / R≤ ± 1%

Termik zaman sabiti EC60539-1 25 ° C suya daldırın, termal denge sonrasında 85 ° C sıcaklığa daldırın, direnç% 63.2'ye ulaşır, toplam süre hesaplar

<10 saniye

Yüksek sıcaklıkta saklama IEC60068-2-2 Sıcaklık: 125 ℃ ± 5 ℃ Süre: 1000 ± 24Hour Hiçbir bariz hasar yok, R25 △ R / R≤ ±% 1
Soğuk ve termal şok IEC60068-2-14

-40 ℃ ~ + 125 ℃ T1: 30dak Döngü süresi: 1000

Hiçbir bariz hasar yok, R25 △ R / R≤ ± 1%

Vuruntu denemesi IEC60068-2-77

Hızlanma: 250m / s2 Darbe Süresi: 6ms Çalma Süreleri: 1000 Kurtarma Süresi: 2 Saat

Hiçbir bariz hasar yok, R25 △ R / R≤ ± 1%

Düşük sıcaklıkta saklama IEC60068-2-1

Sıcaklık: 40 ± 2 ℃ Süre: 1000 ± 24 Saat

Hiçbir bariz hasar yok, R25 △ R / R≤ ±% 1

Tuz püskürtme IEC60068-2-11 Sıcaklık: 35 ± 2 ℃ Toplama süresi: 1.0 mL ~ 2.0 mL Zaman: Asıl talebi belirleyiniz

Hiçbir bariz hasar yok, R25 △ R / R≤ ±% 1

Test ve muayene ekipmanlarının tanıtılması

Adı: Yüksek / Düşük Isı Şok Cihazı

Fonksiyon: test ürünü yüksek / düşük-termal şok odasına dayanır

Adı: Sabit sıcaklık ve nem odası

Fonksiyon: Sabit nem ve ısı altında ürünlerin saklama halini test edin

Titreşim ölçme cihazı

İşlev: titreşim frekansı ve amplitüd ile üretilen nakliye esnasında ürün üzerindeki etkisini test edin

Adı: Tuz püskürtme test makinesi

Fonksiyon: Ürünün oksidasyona, korozyona direncini test edin.

Adı: Lazer partikül boyutu analizörü

İşlev: Lazer parçacık boyutunun malzemesini analiz etme

Adı: Vacum & yüksek sıcaklıklı kuru fırın

Fonksiyon: yüksek sıcaklık eskime testi

Adı: Spektrum analizörü

İşlev: ürünlerin zararlı madde içeriğini analiz etme

Adı: Elektrolitik kalınlık ölçer

Fonksiyon: Hammaddenin kaplama kalınlığının test edilmesi için kullanılır.

Adı: Sabit sıcaklık yağ banyosu aleti

Fonksiyon: ortam sıcaklığını sabit nokta direncinde test edin (tolerans ± 0.002 ℃)

Adı: Düşük Sıcaklık hassasiyet test lavabosu

Fonksiyon: Sıcaklığı -70 ℃ - 0 ℃ sırasında sabit nokta direncinde test edin (tolerans ± 0.01 ℃)

İsim: DC sabit voltaj ve sabit akım güç kaynağı (yüksek akım)

İşlev: Test kullanıcı arabirimi eğrisi

Adı: Yüksek hassasiyetli termistör sıralayıcı

Fonksiyon: Termistörün direncini test edin

Adı: Isınma ve termal zaman sabit test cihazı

İşlev: Test dağılımı ve termal zaman sabiti

Ad: NTC Darbe test cihazı

İşlev: Ürünlerin dayanabileceği impuls kapasitansını test edin

Adı: Dayanıklı gerilim test cihazı

İşlev: İzolasyona dayanıklı gerilimi test edin

İsim: DC sabit voltaj güç kaynağı

İşlev: Test edilen güç tüketimi

Adı: Projektör

İşlev: Görünüşü ve iç yapıyı test edin

İsim: Uzama hızı aracı

İşlev: Uçların uzama oranını test edin

Adı: Aşırı yükleme yaşlanma test makinesi

İşlev: Sıcaklık ölçüm ürünlerinin elektrik yaşlanma testi

Ad: Kimyasal deneme tablosu

İşlev: Kimyasal harmanlama

Ad: Yaşlanma aşaması

İşlev: Ürünün yaşlanma güvenilirliğini test edin
